玻璃激光切割机_激光玻璃切割机

产品分类: 玻璃激光钻孔切割机

山东佳梆集团致力于激光数控机床研发定制,金属板材,管材激光切割机,3D激光切割机,CO2激光雕刻机,激光打码机,紫外线打标机,不锈钢光纤切割机,手持激光焊接机,光纤激光清洗机等,厂家直供,价格更优惠,欧洲CE认证,美国FDA认证,及ISO9001认证.

订购热线:17705312300

立即咨询
产品详情

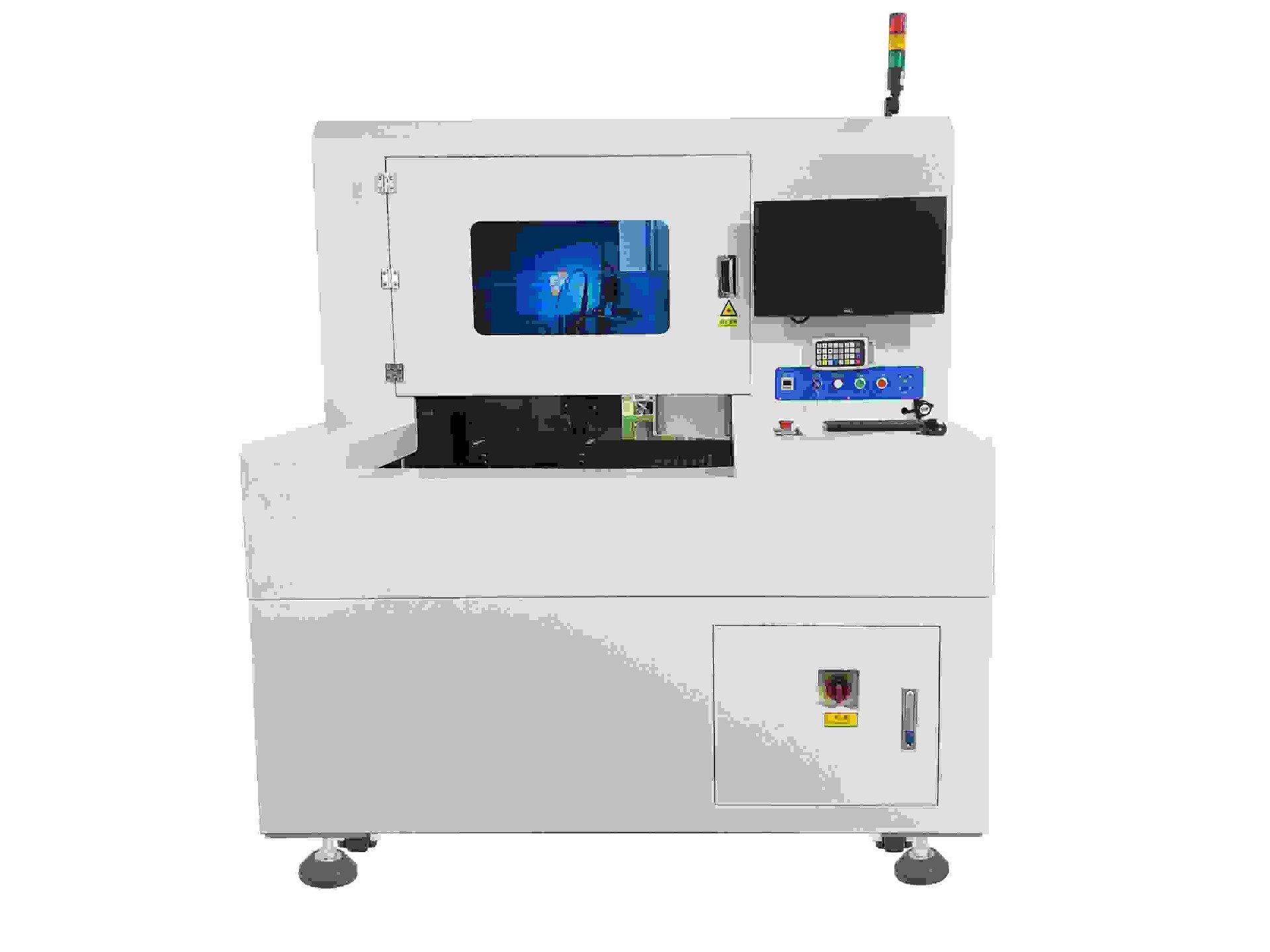

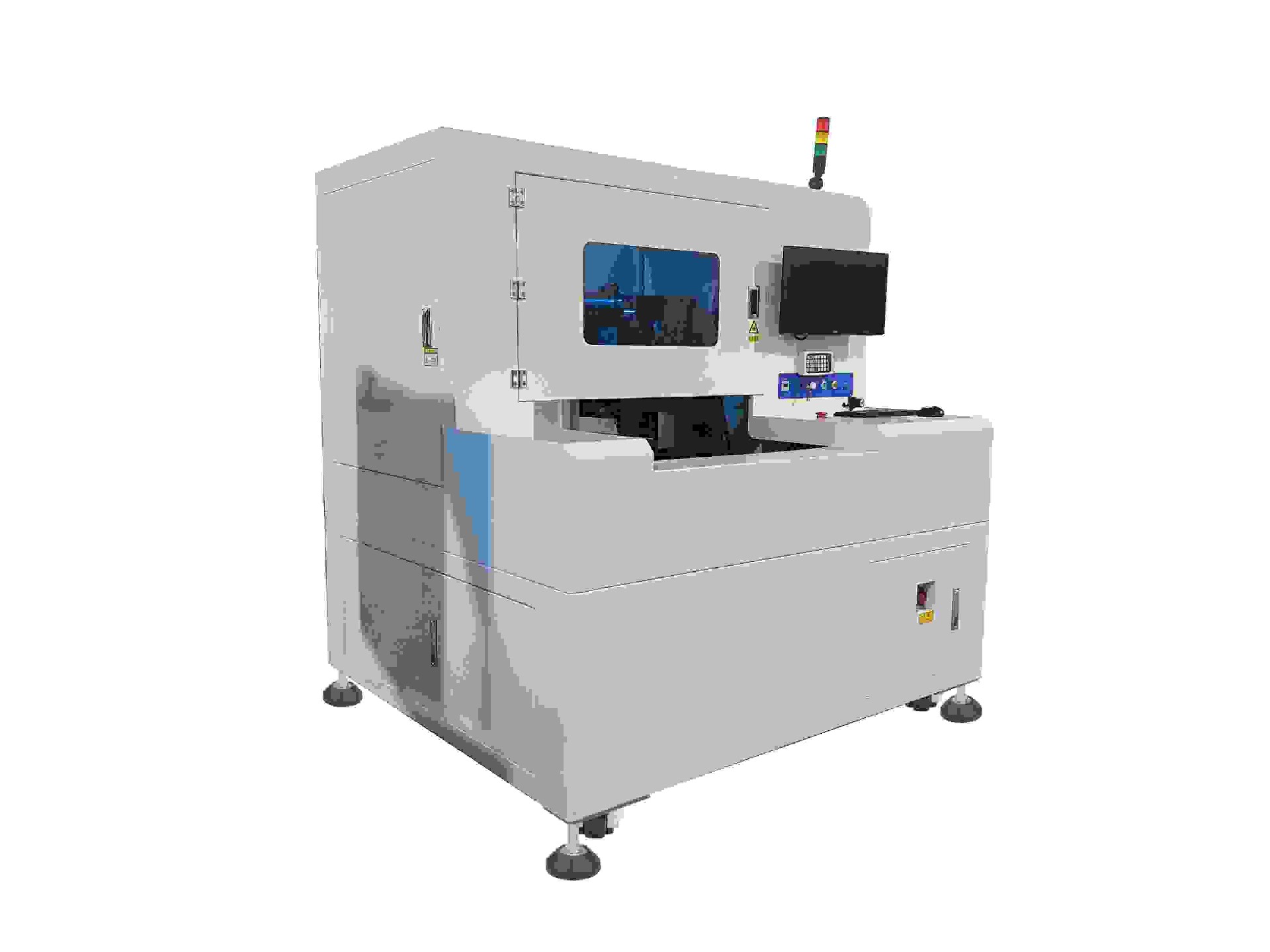

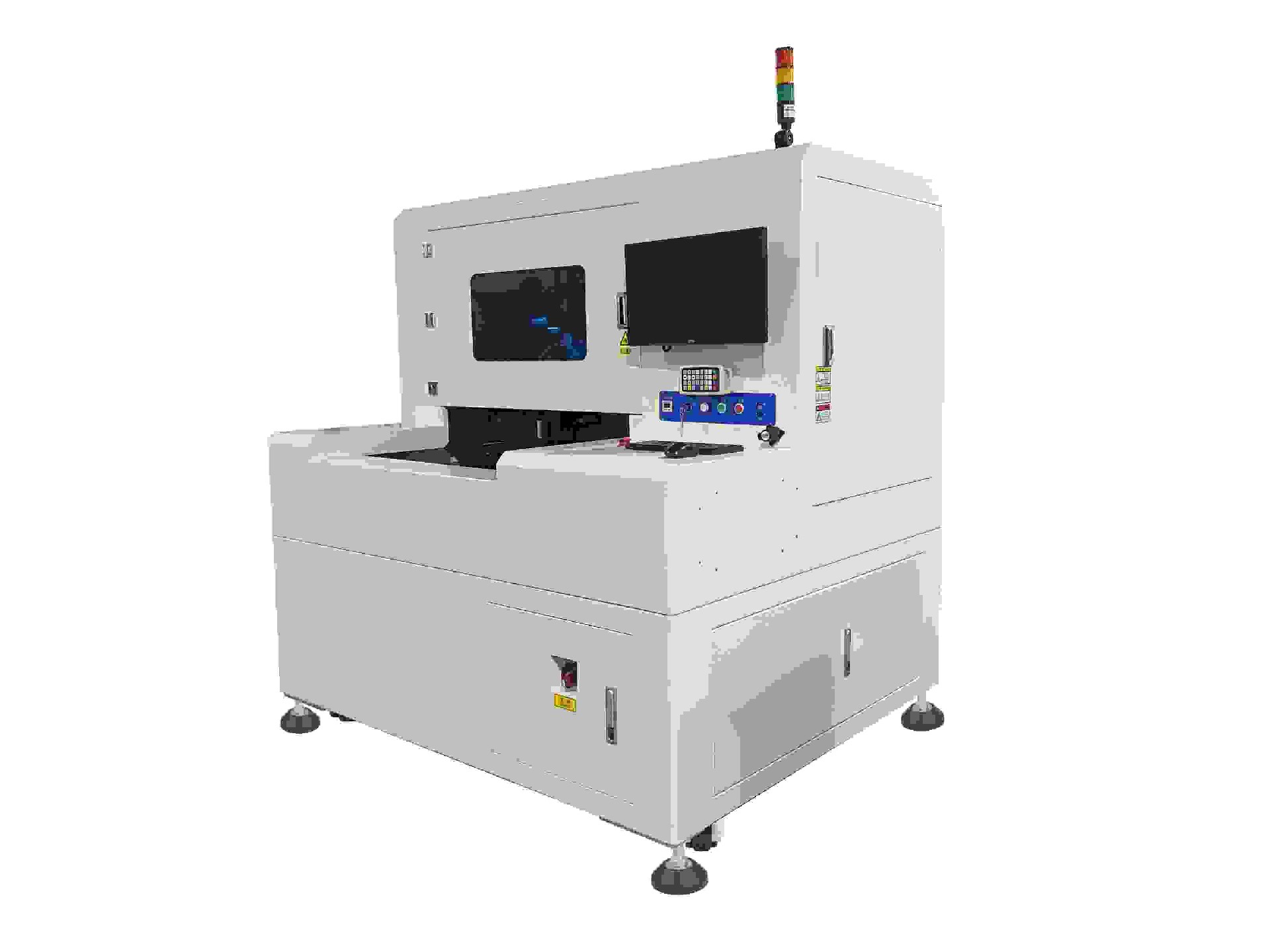

       玻璃激光切割机_激光玻璃切割机采用高能量高精密激光对玻璃材料进行切割/钻孔。高清影像对位及专业定制化的操作软件控制系统,使生产效率更高,重复定位更精确,操作更简单。该设备目前已经在仪器仪表玻璃/光伏玻璃/手机玻璃/医疗仪器/车载显示/面板显示玻璃等行业得到非常广泛的应用。 玻璃激光切割机_激光玻璃切割机主要由大理石机架钣金、运动龙门模组、真空吸附平台CCD对位结构、面板置治具、激光系统、人工卸平台、电控系统等组成。

玻璃激光切割机_激光玻璃切割机

型号

iGR-GC

激光器

固体飞秒激光器

平台

专用切割铝板

传动

台湾上银/滚珠丝杠

床身

钣金钢架

激光功率

50w

激光波长

1064nm IR

脉冲宽度

10PS

XYZ轴移动速度

2mm/s—10mm/s

XYZ轴重复精度

±0.01mm

加工速度

300mm/s

输入电源

单项交流220V 50-60HZ 10A

地面承重

2.5T / m²

详细参数

项目

主要参数

激光类型:固体皮秒激光器

型号:DY LASER-50PS

波长:1064nm  IR

激光功率:50W

光斑模式:M²≤1.3

脉冲宽度:<10PS

重复频率:50-1000KHz

平均功率稳定性:<1%RMS

输出偏振:水平偏振

偏振率:<100:1

远场发散角:<1mrad

椭圆度:≥85%

光束指向稳定性:<50urad

出口光斑尺寸:2mm

光束指向稳漂移:<20urad/℃

显微成像系统

型号:ewin lens - 2

成像透镜:IR增透膜

CCD重复定位精度:±3um

CCD像素:500万像素

显示器:17寸 1920*1080

图像采集卡品牌及型号 :麦恩

软体系统

控制功能:

1.激光能量、频率、脉宽调节储存

2.工作台移动、加工状态参数显示

3.显微成像调整

4.储存200种加工用参数

















材料:钣金钢架

外观尺寸:L2200mm*W2000mm*H1760mm

工作台尺寸:1700mm*1100mm

XY轴行程:1750mm*1120mm

Z轴行程:80mm

XYZ轴移动速度:高速≥10mm/s  低速:2mm/s

手动微调:0.25mm/260

XYZ轴移动精度:±0.03mm

XYZ轴重复精度:±0.01mm

加工速度:50mm/s(厚度为8mm的白玻为准)

平台表面:高洁度切割专用铝板

XY轴马达:磁线电机

Z轴导轨:无油导轨

运动控制卡品牌及型号:固高

导轨丝杆品牌型号:台湾上银 V15型P级WIWIN双导轨滚珠丝杆

外观油漆着色:灰带/乳白色 光油(无尘型)

显示器固定座 :可调节前后摆动

操作键盘功能:

1、XYZ轴粗调、微调

2、CCD照准光源亮度调节

3、启动电源开关

4、启动按钮

5、急停开关

安装环境

输入电源:单相交流220V  50-60Hz 20A 4KW

无尘室等级:10000级(建议值)

地面承重:2.5吨/m²

温湿度:25℃±1℃,60%


1.激光非接触式加工,对产品无硬力损伤;

2.不用水冷却加工,环保无污染;没有耗材,支持7*24小时运作,长期使用稳 定好;

3.加工速度快,效率高,崩边小,耗电低;

4.采用皮秒激光器,超短脉冲加工无热传导,适用于任意有机或无机材料的高速切割与钻孔

5.CCD视觉预扫描和自动抓靶定位,定位准确

6.支持多种视觉定位特征,如十字,实心圆,空心圆,L型直角边,影像特征点等

7.可以定制自动清洗,视觉检测分拣,自动上下料等装置


应用范围:

宝石&玻璃盖板 / 光学玻璃 / 半导体封装芯片 / 蓝宝石 / 硅晶圆 / 陶瓷基板等脆性材料,热敏感的高分子/无机材料,微细钻孔/切割

液晶面板切割

光学镜片外形切割

有机盖板和光学镜头外形切割

有机/无机材料的新型柔性显示或微细电子电路蚀刻/切割


玻璃激光切割机
其实,一台好的玻璃激光切割机主要表现为这两个方面:
操作性能和主要优势

性能:能自动清洗,能自动上下料,而且不损耗材料,加工效率能提升一倍,只要厂家能正确的给出你这些方面的问答,基本是一家比较靠谱的生产型厂家,但也不包括有些厂家为了销售,而从中夸大自己的设备。
激光玻璃切割机主要优势表现
激光器
玻璃激光切割机是一款精密型,以交的脉冲能量获得的峰值光强,同事利用低热能扩散的特点,在热传导到周边材前完成材料打断在不破坏材料的结构情况下,实现切割。
全自动化异步上下料结构
双平台加工,节约上下料时间,对于切割图形相对简单的材料,异步上下料结构可以成倍提升加工产能,整套设备实现玻璃材料取料到激光切割和切割后下放到料框的高度化集成,可以实现全过程无人化操作。
安全
全封闭式光路结构设计,确保加工过程中光源输出的稳定性从而确保产品加工质量,自锁式光闸设计,操作安全性。
