产品详情

管材激光切割机是专门为金属管材切割设计的激光切割机。 它可以切割圆管,方管,椭圆管,矩形管和不规则管。它配备有特殊的切割操作系统,该系统操作简单,精度高,专业且稳定,适合专业型材切割,广泛用于运动器材,石油管道,化工设备等行业。 它可以切割碳钢和不锈钢。

金属管材激光切割机,专为金属管材切割而设计。 双卡盘结构可以切割直径在20-225mm之间的金属管。 配备1000w-12000w光纤激光器,管长可分别为3m,6m,9m,12m并可安装自动上下料装置,实现自动加工。


激光切管机_管材激光切割机

激光切管机产品特征


激光切管借用计算机辅助设计软件进行图形设计,导入切割机操作系统,即可进行自动化切割,将制造项目的速度最大化。通常,在操作系统中会包含一个数据库,关键信息包括管的材料类型、厚度和几何形状等。

1、切管精度高、效率高

激光切管机真正与众不同的地方是切割的精度,采用卡盘和推进式切割方式,具有很高的定心精度和加工精度;由于现代激光切割机的改进,涉及小直径管材的工业制造应用得到了极大的加速。激光切管机可以根据这些变形进行相应的调整,保证管材切割的精度,是很多传统工艺所实现不了的。

激光切管机可以实现批量生产,所有操作都可以作为一个连续的操作过程统一到同一单元,大大减少了物流时间。标准的管材长度是6米,采用传统的加工方式需要非常笨重的装夹,而激光加工可以非常简单的完成数米长的管材装夹定位,这就使批量加工成为可能。

激光切管机光纤激光柔性传输,切割头结构紧凑,无反射镜片,基本免维护无损耗;强大的切割功能,四爪自定心卡盘,能够切割方管、圆管、矩形管及各种异型管;加工管材直径、长度范围可定制(标准圆管直径Φ30~160mm,长度6000mm);性价比极高,使用成本低,后续维护费用低;简单易操作的加工系统,并可对加工状态实时反馈,保证加工有序进行。

2、切管灵动性强

采用管材切割软件,可以对三维软件绘制的管件图形无缝识别,同时支持自动生成部分常用管材工件。激光切管机可以在金属管材上切割出任何已经编制好程序的形状,而且激光可以在任何方向完成完美切割。通过电脑编程设计,可以灵活快速的改变。激光切管机的高度灵活性为越来越多的个性化加工提供了强有利的技术支持,从而减少了模具的使用数量。

激光切割管材优势在于能够取代多个加工工序,如锯切,钻孔等等,实现管材切断、打孔以及各种图形的绘制切割。更大限度地减少材料的浪费,节省了人工成本,提高了工作效率。为客户更短的时间做出更优质的产品。

激光切管机应用管材范围:圆管、椭圆管、方管、矩形管、异型管等多种类型管材切割;适用管材材料类型:碳钢、不锈钢、合金钢、铝、铜等多种材料;广泛适用的行业有健身器材、石油管道、工程机械、汽车制造、家用电器制作等各种管材加工行业。


激光切管机技术参数


设备型号

iGR-T 6020

iGR-TG 6020

管材直径

Φ20mm-φ225mm

Φ20mm-φ360mm

X轴行程

240mm

Y轴行程

6500mm

Z轴行程

160mm

精度

定位精度

0.05mm

0.05mm

重复定位精度

0.03mm

0.03mm

速度

W轴旋转角度

n*360

W轴最大旋转速度

80rpm/min

最大空行速度

50m/min

100m/min

最大加速度

0.8G

能源

相数

3

电压

380V

频率

50/60Hz

床身

台面最大载重

300kg

重量

2200kg

5500kg

尺寸(长*宽*高)

11800*2400*2400mm

11800*2270*2200mm

可选功率

1000w/ 1500w/ 2000w/ 3000w/   4000w

1000w/ 1500w/ 2000w/ 3000w/   4000w/ 6000w

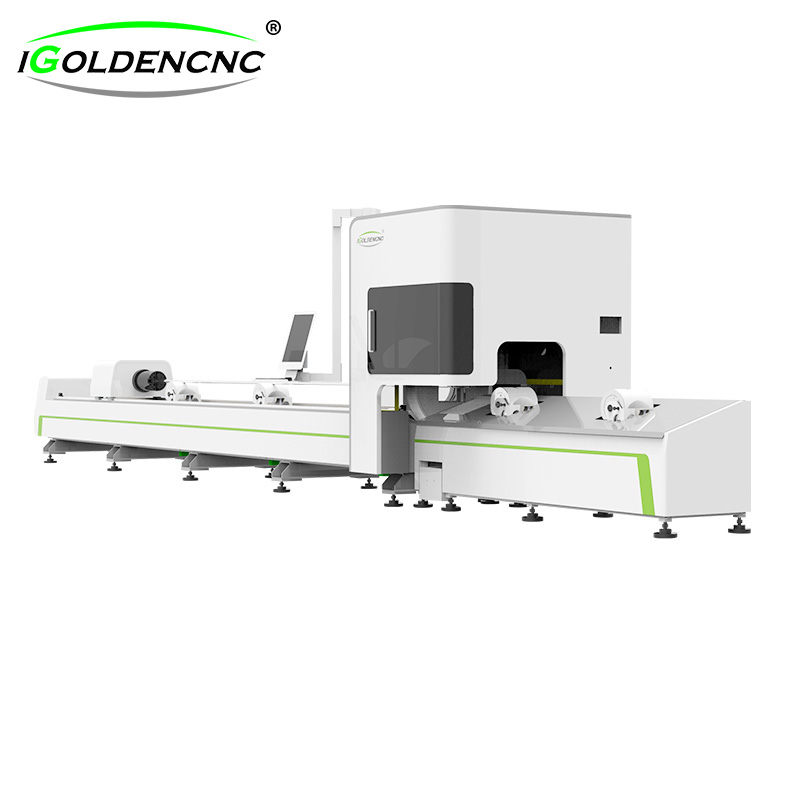

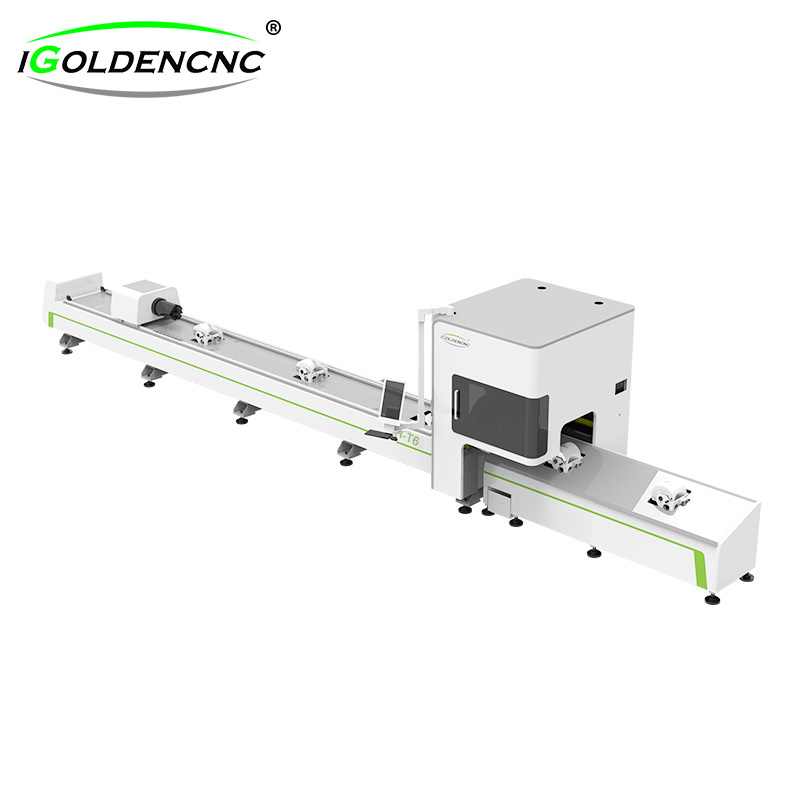

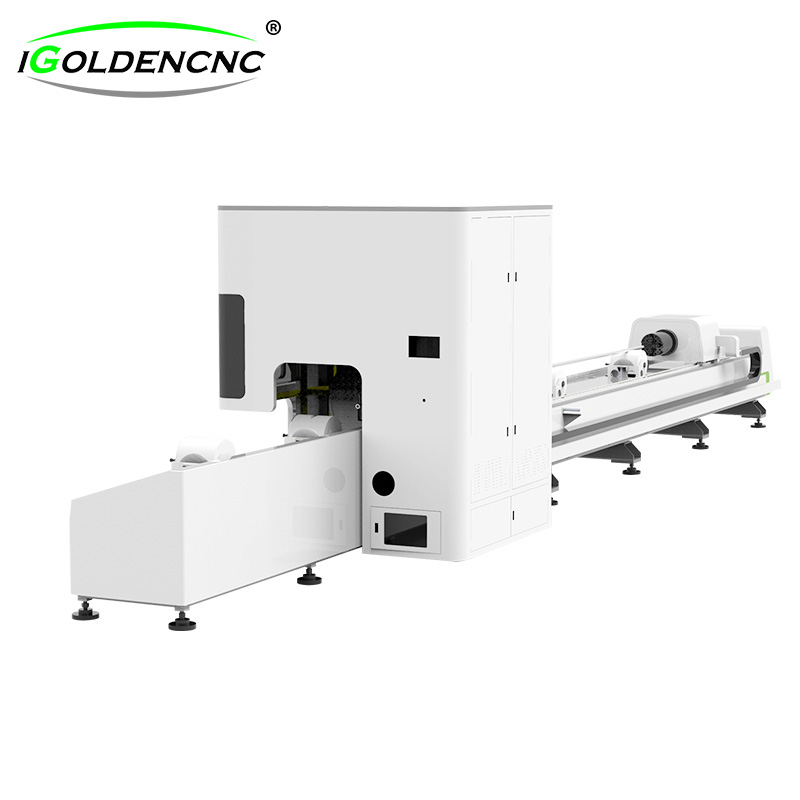

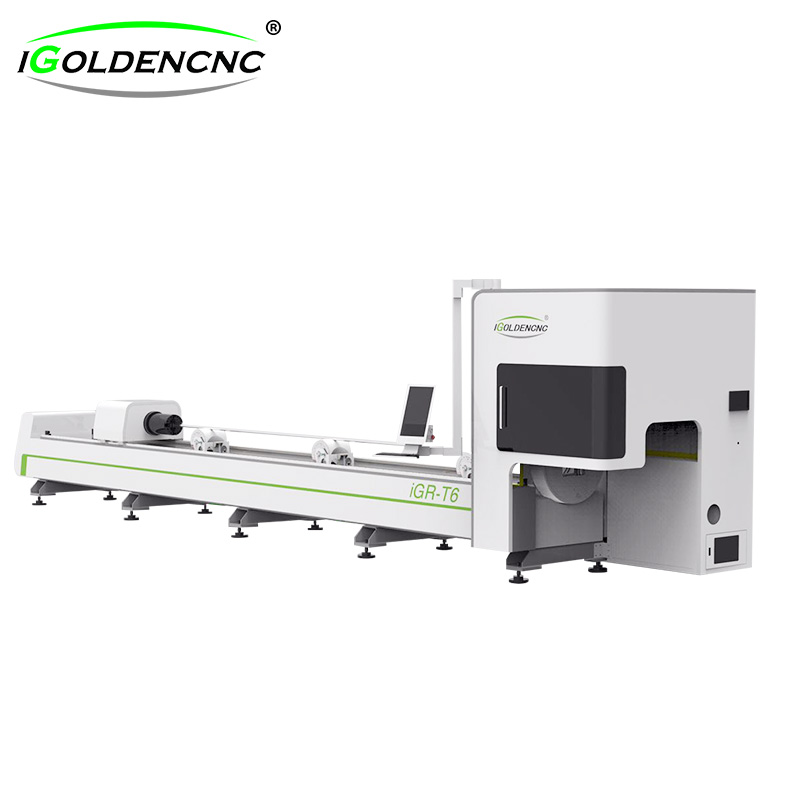

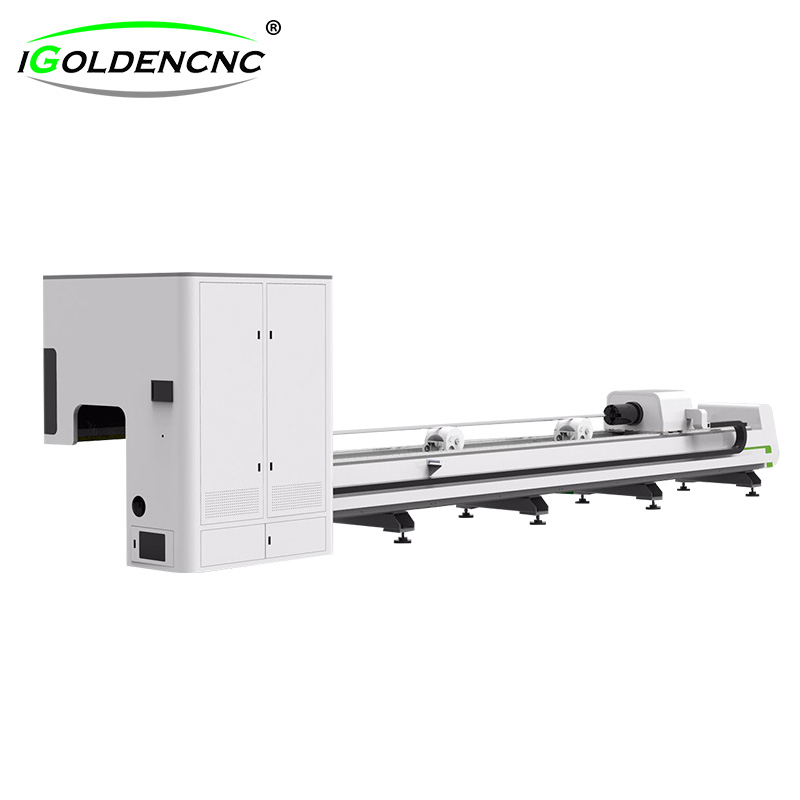

激光切管机实拍展示

激光切管机_管材激光切割机激光切管机_管材激光切割机

激光切管机应用行业


热门应用包括:

> 机械行业:农业机械,纺织机械,工程机械,医疗设备,制冷设备,环保设备等行业;

> 制造业:汽车制造业,船舶制造业,电梯制造业,底盘柜,健身器材,机械零件,电气柜等行业;

> 广告业:装饰工程,广告标牌,钢结构等行业;

> 加工业:钣金加工,家具,厨具,家用电器,金属工艺品,五金工具加工等行业;

> 精密行业:航空航天,铁路机车,精密配件,电子电器等行业。



激光切管机产品优势


优势Advanced Performance

> 自动润滑系统

自动润滑系统为设备定时定量提供润滑油,以确保设备高速运行,并具有异常警报和液位警报功能。该系统大大提高了切割精度,有效地延长了传动机构的使用寿命。

> 智能报警系统

智能行程保护,自动监测部件的工作范围,安装国际机床标准限位弹簧,激光切割头内置电容器高度调节功能,防撞停止,提高设备安全性能和生命安全保护,减少事故发生,提高切割效率。

> 安全系统

具有设备异常工作状态的自动报警功能,并通过控制中心将其推送到操作界面,提高了设备异常故障排除的效率,减少了潜在的安全隐患,降低了维护成本。

激光切管机的优势

1、切割精度比较高,且尺寸精度高切口平整干净,无毛刺,材料损耗比较少;

2、激光切割的热影响区很小,几乎没有热变形,无氧化可以制造高质量、更一致的零件,特别有利于后续的自动焊接;

3、切割效率高,可以实现批量生产。激光切割的所有操作都可以作为一个连续的操作过程统一到同一单元,大大减少了物流时间。标准的管材长度是6米,采用传统的加工方式需要非常笨重的装夹,而激光加工可以非常简单的完成数米长的管材装夹定位,这就使批量加工成为可能。

4、激光切管机采用数控系统控制,也是激光切管机切割管材的优势之一。首先确保了精确性和灵活性,激光切管加工技术可以加工出任何已经编制好加工程序的形状,而且可以在任何方向上完成裁切。模板的形状可以快速地改变,不需要任何工具的帮助。只要在最后一分钟还可以对设计方案进行修改,而不会影响整个制品生产过程;更大的好处就是,终端用户可以控制短版或中版生产,而不用制造大量的模板,这样可以更快地根据客户需求作出反应,为实现个性化定制提供了可能。

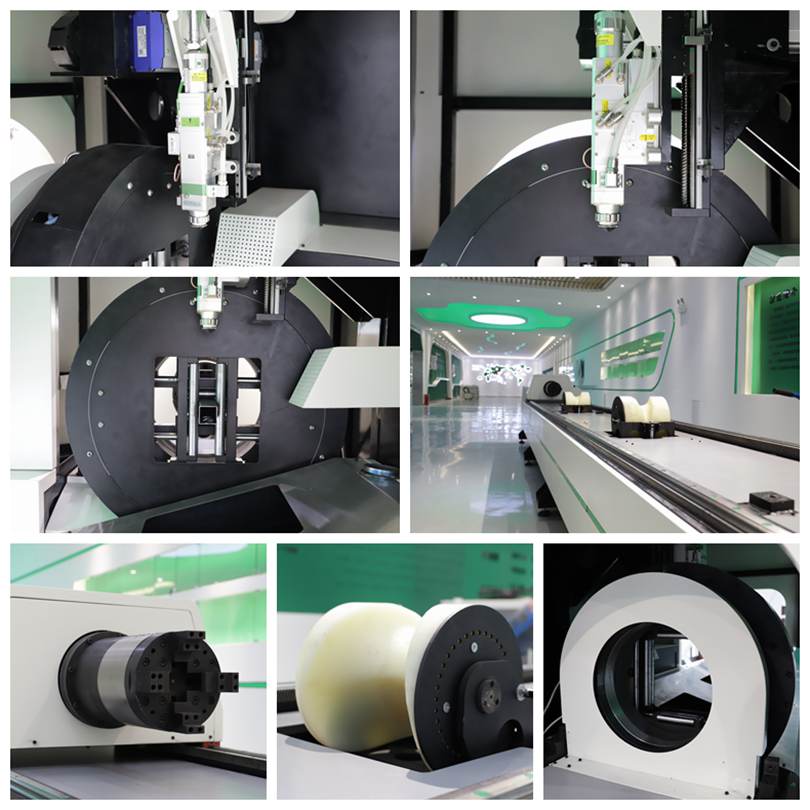

激光切管机产品细节

激光切管机_管材激光切割机

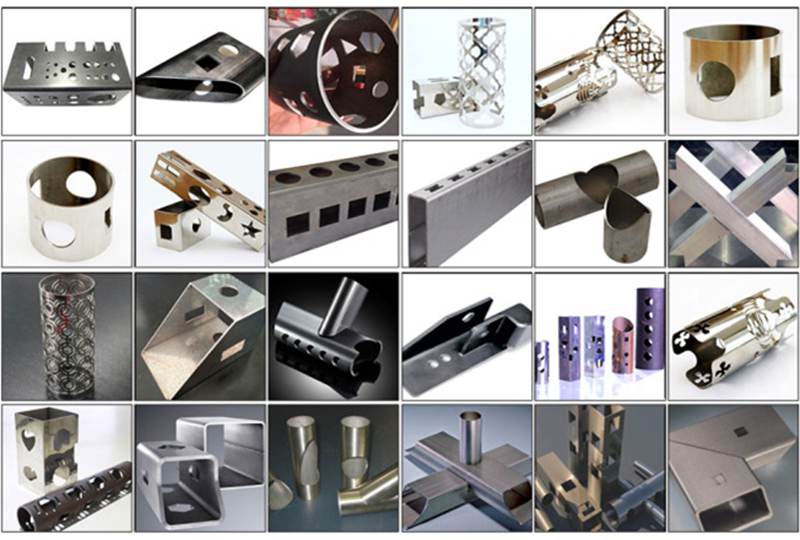

激光切管机样品图片

激光切管机_管材激光切割机
